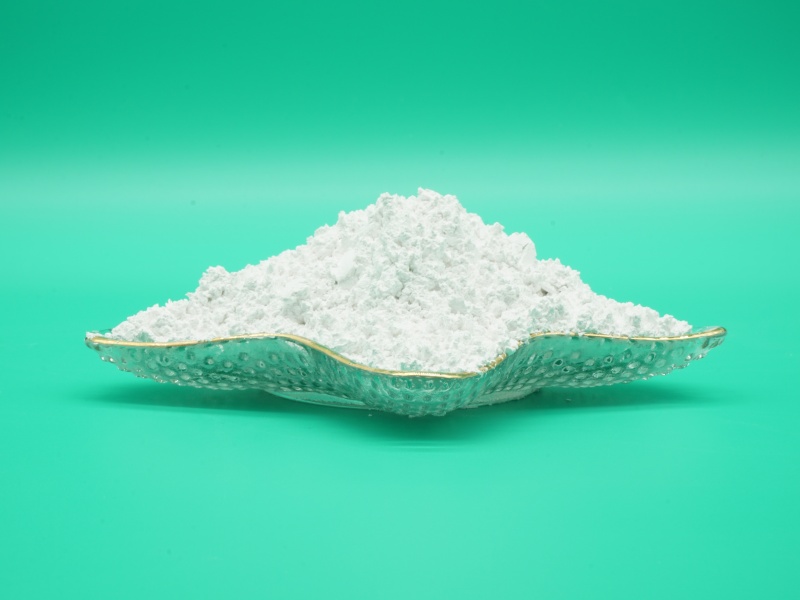

現在的電子產品越來越輕薄、集成度越來越高，芯片、電阻、電容等電子元件的工作負荷也隨之加大，散熱差、絕緣失效、老化過快等問題變得越來越突出。很多人只關注封裝樹脂、固化劑這些主材，卻忽略了填料才是決定封裝成品性能上限的關鍵。白剛玉微粉作為一種高純度、高絕緣、高導熱的無機粉體，近些年在電子元件封裝領域快速普及。對比傳統石英粉、碳酸鈣粉，它的綜合優勢十分突出，在高端電子封裝行業有著非常大的應用潛力。

做電子封裝的同行都清楚，封裝材料最核心的兩個要求，就是絕緣穩定和散熱良好。電子元件工作時會持續發熱，如果熱量散不出去，長期積溫就會導致芯片性能衰減、封裝層開裂，嚴重時直接短路燒毀。傳統填充粉體導熱性能偏弱，只能滿足普通低端元器件的封裝需求。而白剛玉微粉純度高、晶體結構致密，不僅擁有極佳的電氣絕緣性能，擊穿電壓穩定、不導電、不漏電，同時導熱系數遠高于常規無機填料。把它添加到環氧樹脂封裝膠、灌封膠中，可以有效提升整體導熱散熱能力，快速帶走元件工作產生的熱量，從根源上降低元件高溫老化、熱失效的風險。

其次，白剛玉微粉能完美解決封裝材料熱膨脹系數不匹配的行業難題。芯片、電路板基材的熱膨脹系數很低，而純樹脂材料受熱容易膨脹、收縮幅度大，溫度反復變化時，封裝層和芯片基材伸縮不一致，就會出現脫層、開裂、金線斷裂等故障，這也是電子產品冷熱循環測試失效的主要原因。白剛玉微粉熱膨脹系數極低，添加進封裝體系后，能大幅降低整體材料的熱膨脹率，讓封裝層和芯片基材的伸縮特性更匹配，提升封裝結構的穩定性，讓電子元件耐高低溫、耐溫差沖擊的能力大幅提升。

在成品質感和精密性上，白剛玉微粉的優勢也特別明顯。它的粒度分布均勻、粉體細膩、流動性好，填充在封裝樹脂中，不會出現團聚、沉淀、顆粒粗大的問題。澆筑封裝時流動性佳，能充分填滿芯片縫隙和微小空間，不會產生氣泡、空洞，保證封裝成型飽滿致密。而且粉體硬度適中，打磨拋光性能好，封裝后的元件表面平整光滑，尺寸精度高，完全適配精密芯片、微型電子元件的封裝要求，不會出現外觀瑕疵和尺寸偏差。

除此之外，白剛玉微粉耐老化、耐溫、化學穩定性強，非常適配電子元件長期服役的工況。電子產品需要常年通電工作，內部溫度、濕度環境復雜，普通填料容易受潮、氧化、變質，久而久之會破壞封裝層結構。而白剛玉微粉不溶于酸堿、不易氧化、吸水率極低，在高溫、潮濕、高壓的復雜環境下性能始終穩定，能長期保護內部電路和芯片，大幅延長電子元件的使用壽命。

從成本和實用性角度來說，白剛玉微粉的性價比也在逐年提升。早些年高純超細白剛玉微粉成本偏高，大多只用于軍工、高端半導體封裝。但隨著國內粉體提純、分級工藝成熟，量產成本大幅下降，現在已經可以批量應用于消費電子、新能源元器件、汽車電子等中高端領域，替代傳統低端填料已成趨勢。

整體來看，白剛玉微粉憑借高絕緣、高導熱、低膨脹、耐老化、高精密填充的多重優勢，完美契合現代微型化、高集成化電子元件的封裝需求。它不再是單純的磨料、耐火材料，而是成為高端電子封裝領域的核心功能性填料。隨著電子產品精度、穩定性、使用壽命的要求不斷提高，白剛玉微粉的應用場景還會持續拓寬，未來在半導體封裝、新能源電子、精密工控元件領域，必將擁有更加廣闊的發展空間。
